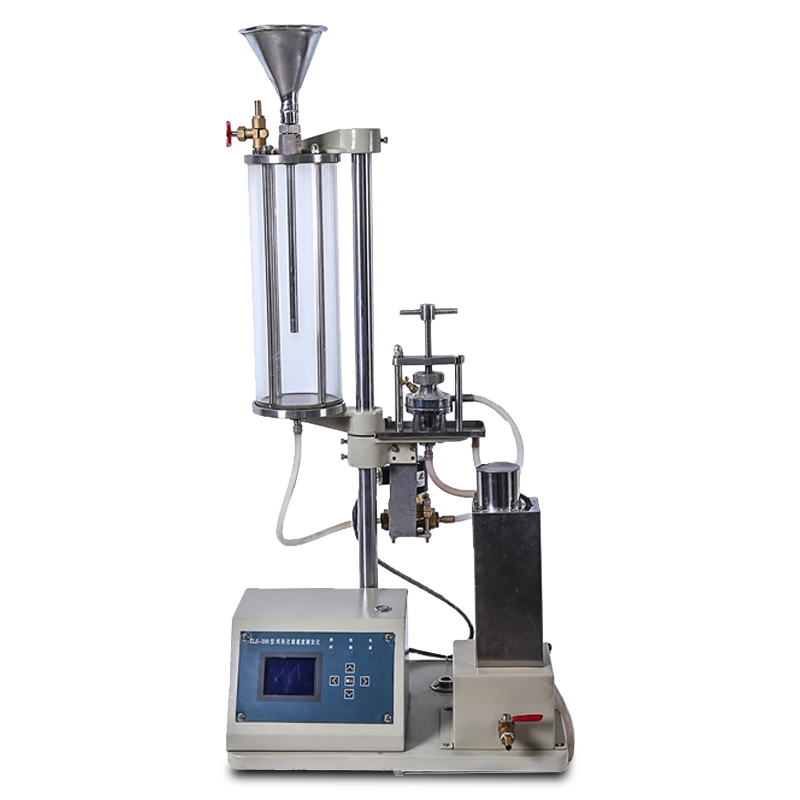

使用纸张过滤速度测定仪的校准方法？

　　​纸张过滤速度测定仪（赫尔茨贝格式滤速仪）校准方法依据GB/T 10340-2008《纸和纸板 过滤速度的测定》，分为日常内部自校（每次试验前 / 每周） 和年度外校（第三方计量，出校准证书） 两部分。核心校准项目：水平、压差（1kPa=100mm 水柱）、密封性、计时精度、有效过滤面积、液位容积、空白重复性。以下详细介绍一下：
✅ 一、校准前准备

1. 环境：23±1℃，无直吹风、无阳光直射；用水为真空脱气去离子水
2. 工具：水平仪、高精度钢直尺 / 游标卡尺、秒表（精度 0.01s）、标准量筒、卷尺
3. 清洁：夹环、密封圈、管路、光电液位窗口冲洗干净，无纸絮水垢

✅ 二、分步内部自校（GB 标准规定的仪器校准流程）

1）水平校准（先做）

将水平仪放置仪器底座、定压筒平台，调底脚螺丝至水平泡居中；
倾斜会直接造成水柱压差不准，是容易忽略的源头误差。

2）压差校准（1 kPa / 100 mm 水柱，核心项）

目标：试样两面恒定压差 100 mm 水柱*
1. 向定压筒加注脱气水，开启阀门，形成恒压溢流（空气进入溢流管，形成大气基准面）
2. 调节溢流漏斗高度，用标尺测量溢流管口基准面到试样夹持面的垂直高度 = 100 mm
3. 调好后锁紧漏斗固定螺丝；每次挪动仪器、换水后必须重调高度
注意：100mm 水柱 ≈ 1 kPa

3）密封性校验（国标强制）

1. 定压筒加满水，关闭泄水阀，打开进水阀，建立恒压溢流状态
2. 稳定后静置 30 s，观察溢流管液位
✅ 合格判据：液位变化 ≤ 1 mm 水柱；液位明显下降＝漏气，不能试验
? 漏气常见点：夹环密封圈老化、阀件渗水、管路接头松动、压合面有杂质

4）空白试验校准（计时 + 流道重复性，GB 要求）

不放试样，直接空夹（只有密封环，无纸），连续做 10 次空白测试，统一选用 100mL 档位：
1. 每次等压差稳定再触发测试；水温保持 23±1℃
2. 记录每次流出 100mL 水的时间
✅ 合格判据：10 次结果的标准偏差 ≤0.5 s
意义：验证计时系统、光电液位触发、流道是否稳定；偏差大 = 光电探头脏、管路堵、水压波动

5）有效过滤面积校准（周期校准，每半年一次）

标准要求：夹持内径 Φ35.7 mm，有效面积 10.0 ±0.05 cm²
1. 用卡尺在夹环内孔均匀测 3 处直径（0°/90°/180°）

6）计时模块校准（光电计时）

用高精度标准秒表比对：光电启动计时开始，到光电停止，对比仪器显示时间与标准秒表；
允许误差：±0.2 s；偏差大：清洁光电窗口，或者调整光电感应位置。

7）流出容积校准（50/100mL 档位）

用量经校准的 A 级量筒承接流出水，核对光电触发对应的体积；
误差超标：调整上下光电液位传感器高度。

✅ 三、年度第三方外校（用于客户审核、CNAS 报告）

送检时计量机构一般出具：

- 水平、压差（水柱高度）、计时示值误差、容积、夹持内径、密封性、空白重复性的校准证书
没有国家专属检定规程，一般按 GB/T10340 做校准，不是强制检定，但第三方检测必须带有效校准证书

✅ 四、校准频次建议

- 水平、压差、密封性：每次开机做试验前检查
- 空白重复性：每周一次；换密封圈、拆管路、移动仪器后必做
- 内径面积、计时、容积：6 个月一次内部核查，12 个月送外校

✅ 五、校准不合格处理

1. 压差不准：重新调溢流漏斗高度，锁紧；检查溢流口是否挂水珠
2. 密封不合格：更换 O 型密封圈、清洁压合面，重新压紧
3. 空白重复性差：
   - 优先冲洗管路、擦干净光电窗口
   - 排查水中气泡，重新脱气
4. 内径超差：直接更换夹环（夹环磨损是长期使用通病）
5. 计时不准：光电探头积垢、光源衰减，清洁或更换传感器

✅ 六、校准记录必备栏（可以直接做表格）

校准日期、校准人、水平、水柱高度（mm）、密封 30s 液位变化、空白 10 组时间、标准偏差、夹环内径、计时误差、容积误差、校准结论、下次校准日期

❌ 校准禁忌

1. ❌ 用含气泡水做校准，气泡会改变流阻，空白数据完全失真
2. ❌ 密封校验时，夹环里垫纸、杂质，误判密封合格
3. ❌ 调好压差之后随便碰溢流漏斗，高度一变压差就飘
4. ❌ 空白试验只做 2～3 次就判定重复性，国标要求10 次
5. ❌ 光电窗口有水渍、水雾时校准计时，触发时机不准

阿纳罗斯分析工程技术（广东）有限公司主要致力于纸张检测仪器、纸箱检测仪器、纸塑制品检测仪器、卫生纸检测仪器、印刷表面检测仪器、UV喷码印刷设备、薄膜包装检测仪器、铜箔铝箔实验室设备、织物海棉滤材检测仪器、线材复合材料检测仪器的研发、生产和销售。
