使用高低温材料剥离试验机工作中注意哪些事项？

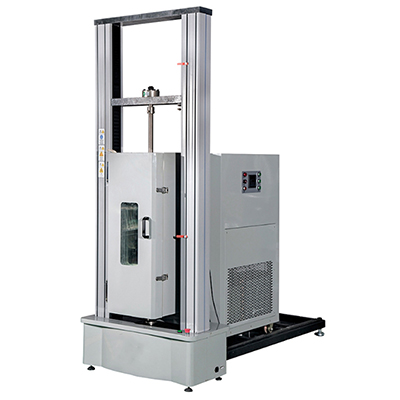

　　​高低温材料剥离试验机定义：集成伺服拉力主机 + 可程式高低温箱，在设定高温 / 低温环境下，测试胶膜、胶带、FPC、铜箔等材料 90°、180° 剥离强度，模拟产品在极限温度下的粘结性能，也可做拉伸、撕裂、剪切试验，属于材料力学检测设备。下面介绍一下使用高低温材料剥离试验机工作中的注意事项：
一、开机前检查

1. 环境条件
设备放置在通风、无粉尘、无腐蚀性气体位置；环境温度建议 10～30℃，避免阳光直晒。供电稳定，接地良好；压缩机制冷机型确认冷却水 / 风冷散热正常。
2. 箱体检查
箱体内胆、观察窗、手套口干净；无残留胶渣、残胶碎屑；风道不能堵塞。
✅ 确认箱内无遗留样品、杂物；检查密封条完好，无老化破损（漏温会造成温度不准）。
3. 夹具与传感器检查
   - 夹具螺丝紧固，检查有无变形、裂纹（高低温反复交变容易蠕变，造成剥离角度偏移）
   - 传感器检查：外观完好，无磕碰；传感器严禁直接接触高低温气流（很多机型传感器在箱体外部，仅拉杆伸入箱内；如果内置式，要确认隔热保护完好）
   - 确认传感器量程匹配样品剥离力，不要大量程测极小力（分辨率不足，数据波动大）
4. 样品提前准备
按标准制样（GB/T2792：25mm 宽，标准压辊碾压，静置规定时间）；样品表面清洁，无油污粉尘。
样品不能带大量水分进入箱体，低温下会结霜。

二、测试运行过程注意事项

1. 温度设置与保温
   - 升温 / 降温速率不要盲目设zui大速率；一般 1～3℃/min 为宜，过快容易造成箱体压力冲击、样品热冲击开裂。
   - 必须保温到位再开始测试：不是显示到温就测，要预留保温时间（薄胶样品 10min；厚基材 / 复合件 20～30min），保证样品芯部达到设定温度，否则数据偏低 / 离散。
2. 低温测试重点（容易损坏设备）
❗低温状态严禁直接开门！
外部湿热空气进入箱内 → 内壁、夹具、观察窗结霜结冰；冰会卡死夹具、腐蚀内胆、损坏制冷系统，还会造成样品凝露，改变胶层性能，测试失效。
低温试验完成，先回温到 10℃以上再开门。
3. 高温测试重点
高温（＞80℃）箱内部件温度很高，操作手套口拿取样品务必佩戴耐高温手套，防止烫伤；
高温下胶带、胶膜可能挥发有机气体，如果气味大，短时测试，必要时车间排风，不要长时间密闭挥发物积聚。
4. 装夹与清零
样品装夹时，保证剥离角度严格 90°/180°，样品不能预拉；装夹完成箱内力值清零。
测试前检查夹具是否打滑；打滑会出现曲线锯齿状，数据无效。
5. 测试过程禁止操作
试验运行中不要打开箱门、不要触碰移动机构、不要拉扯拉杆；
出现异响、拉杆卡滞、温度失控，立即停止试验，不要强行继续。
6. 监控曲线
实时观察力值曲线，如果波动异常，大概率是样品滑移、基材断裂、夹具松动，可终止测试，记录异常。

三、测试结束后操作

1. 清理样品残胶：残胶、胶屑粘在夹具、内胆风道上，高温碳化、低温变硬，后续污染样品、堵塞风道。每次试验后及时清理。
2. 箱体除湿：高低温交变试验后，保持箱体干燥；长期不用，箱门微开，防止内部发霉锈蚀。
3. 软件保存：原始曲线、测试编号、样品信息一并保存，方便品质追溯。
4. 归位：移动横梁回到安全初始位置，夹具松开，关闭加热制冷，zui后关闭主机、电脑。

四、安全事项

1. 防护用品：低温操作防冻伤、高温防烫伤，佩戴防护手套；护目镜可选，防止样品断裂飞溅。
2. 电气安全：设备内部有高温加热管、高压制冷部件，非授权人员禁止拆开箱体钣金。
3. 易燃样品限制：含有大量有机溶剂、易燃胶材，禁止高温测试，防止箱内起火。
4. 压力安全：密闭高低温箱，升降温会产生压差，不要强行硬拉箱门。

五、计量与维护（保证数据可信，第三方审核重点）

1. 力传感器校准：每年（或按体系要求）用标准砝码校准；频繁使用建议半年核查一次。撞击、过载后必须重新校准。
2. 温场校准：定期用多点温度记录仪校验箱内温度均匀度，箱体角落、样品位置的实际温度≠屏幕显示温度。
3. 日常点检项目：
   - 密封条有无漏气
   - 制冷压缩机有无异响
   - 风机运转、风道有无堵塞
   - 夹具、拉杆有无松动变形
4. 过载保护：不要超过传感器额定力值测试，过载会永久损坏测力传感器。

六、常见测试误区（容易导致数据无效）

1. 刚到温立刻测试，没有保温，样品温度没达标，测试结果失真
2. 低温直接开门，样品凝露，胶水吸水，剥离力大幅异常
3. 夹具长期不检查，高低温变形，剥离角度不准，平行样差异巨大
4. 残胶长期留在箱内，高温释放挥发物，污染后续试样
5. 样品预拉紧，未清零，基线偏移

阿纳罗斯分析工程技术（广东）有限公司主要致力于纸张检测仪器、纸箱检测仪器、纸塑制品检测仪器、卫生纸检测仪器、印刷表面检测仪器、UV喷码印刷设备、薄膜包装检测仪器、铜箔铝箔实验室设备、织物海棉滤材检测仪器、线材复合材料检测仪器的研发、生产和销售。
相关文章：
使用数显式薄膜厚度仪主要原理以及结构有哪些？
使用全自动渗水性测定仪有哪些结构特征？
介绍一下使用材料剥离力测试仪的工作内容有哪些？
