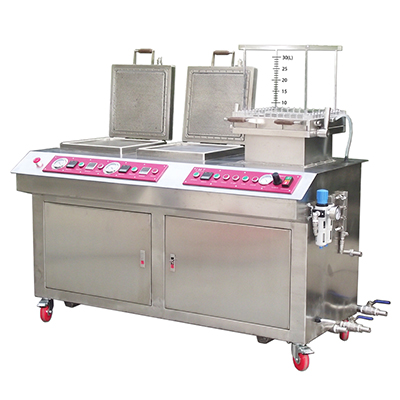

​ANA-CP01实验室纸页成型器是模拟造纸机依靠重力或底部真空抽吸，使水通过成型网排出，纤维沉积成形的小型抄片机。在实验室中将动植物、矿物等各种纤维经过蒸煮、打浆、筛浆后把纸浆进行标准疏解，再放入纸页成型器的抄片料筒中，搅拌后快速抽虑成型，然后在该机上进行压榨、真空干燥，形成直径为200mm的圆形纸页，以供后续的物理性能检测和工艺研究的关键设备。

本厂有圆形/方形/干燥/非干燥等现机，适用于：碳纤维、玻璃纤维、陶瓷纤维、无机纤维、芳纶纤维、PET纤维、PBO纤维、PPS纤维等高分子化学纤维、纳米纤维素纤维、微晶纤维素纤维、石墨烯、碳纳米管纤维等浆料抄片成型。

执行标准：

GB/T24324-2009、QB/T3703-1999、SO5269/2&ISO5269/3、

5269/2、NBR14380/99、TAPPIT-205、DIN54358、ZMV/8/76

技术参数

1、浆池容量：11000ml

2、应用范围：0~1000CSF

3、试样直径：圆形，Φ≦200mm，方型和其它尺寸需定制。

4、成型部材质：304#不锈钢

5、成型克重范围：最低成型克重5g,最高厚度可以实现20mm左右的片状材料，

具体克重和厚度需根据纤维的种类和成型要求而定。

6、均匀度：纸张均匀度可达96左右，具体情况要视不同纤维种类而定

7、网目选择：标配80目，其它选配可根据不同的纤维特性配备

8、成型网外径：Φ257mm

9、网部夹具材质：304#不锈钢

10、成型网部厚度：12mm

11、泄水网部外径：Φ220mm

12、泄水网部厚度：15mm

13、泄水网部材质：纯青铜

14、泄水效率：0.7/4h/cm2

15、泄水槽：20Cir

16、泄水孔径：Φ3mm

17、浆平流度：18mmH

18、真空泵抽气量：真空泵每分钟抽气量10L/min

19、真空通道：5-3高强真空通道，实现多通道高流量真空脱水

20、真空管：真空管采用耐高温、耐高压、高物理强度的特氟隆管材

21、抽滤真空度：最大真空-0.09Mpa,极限真空度-0.1Mpa

22、密封圈：纯硅胶密封圈，W9mm,H4mm

23、加力装置：手柄杠杆120mm,手柄直径Φ3mm，转轴尺寸Φ40mm*40mm,环扣位使

24、成型网外径：用圆V型偏心圆加力装置，整个加力装置使用304不锈钢材料。

25、外形尺寸：1200mm×800mm×1450mm

25、电源 ：220v，50Hz

产品特点

1、具备全自动和半自动两种匀浆模式，抄片的均匀度可达96%，同时杜绝了抄片机经常出现的均匀度不好，沙眼等情况；

2、在一个机器上可以完成从纸浆到纸页的过程，同时抄出的纸页平滑度高，拉力强，基本上接近纸机上的成品纸样；

3、采用独特的水循环真空泵噪音小，避免了油式真空泵经常漏油需要维护的缺点，同时使用220V电源，更适合实验室使用；

4、盘式发热，确保横向温度均匀度实现均匀加热的目的，纸页受力与受热均匀，保证了抄出的纸页均匀性与一致性好；

5、密封圈全部采用硅胶材料，经久耐用不老化，弹性变化小；

6、储水桶采用逐渐加力夹持结构，密封性能好，没有漏浆，抄出纸页没有毛边；

7、操控电器部分全部安装在机器顶端，操作方便，同时避免了电器与水的接触，安全性能高；

8、配有白水循环系统，实现了水的循环利用；

9、配有三种上水方式可以针对不同厚度不同种类的试样。

产品用途

制备检测试样：适用于纸浆抄造成型，制备出可用于物理性能（如强度、光学性能）测试的标准纸样。

评估浆料性质：适用于材料手工抄片完成纸页，评价浆料的相关性能，用于质量控制。

研究与开发：适用于造纸湿部化学品的应用研究、新品种纸的开发、特种纸和功能纸的研究等。

教学实验：在高校中用于制浆造纸相关的教学演示和实验。
