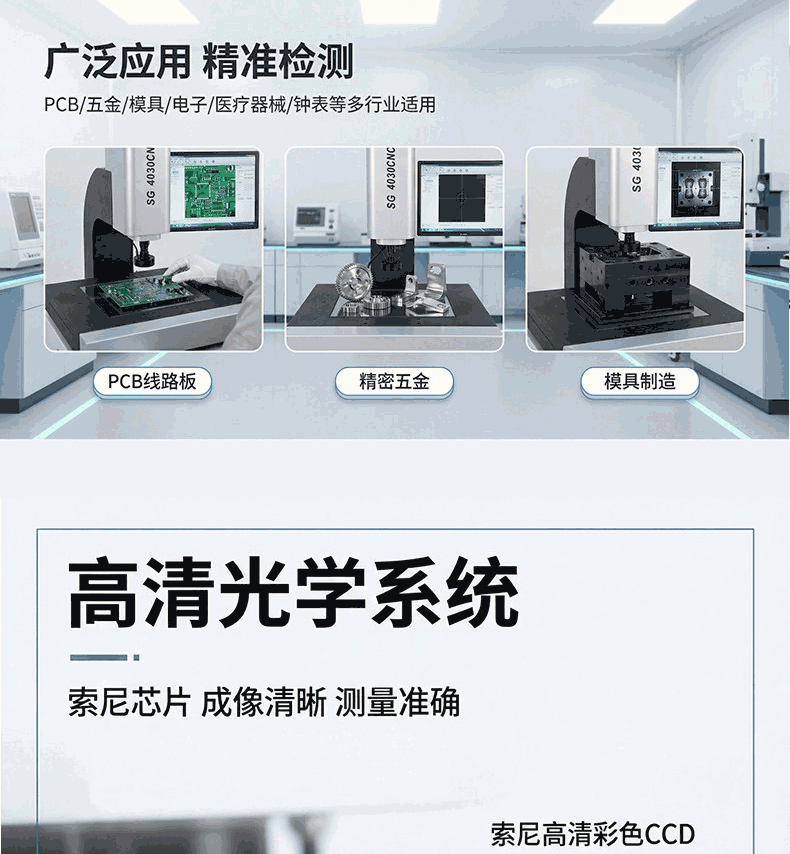

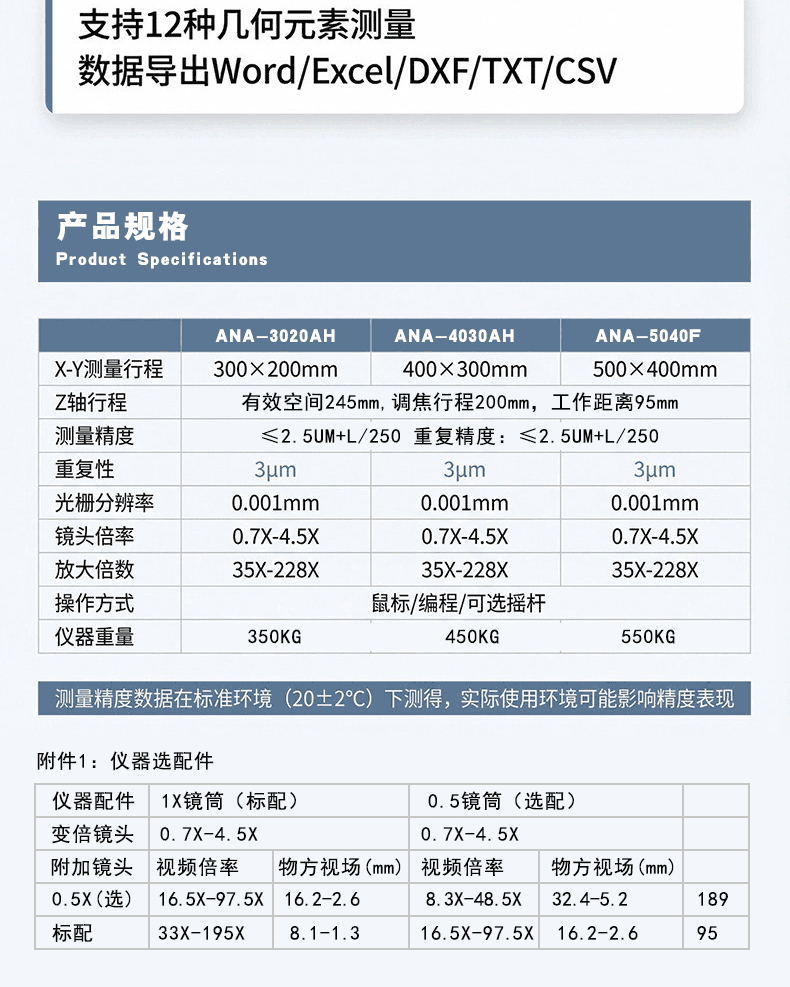

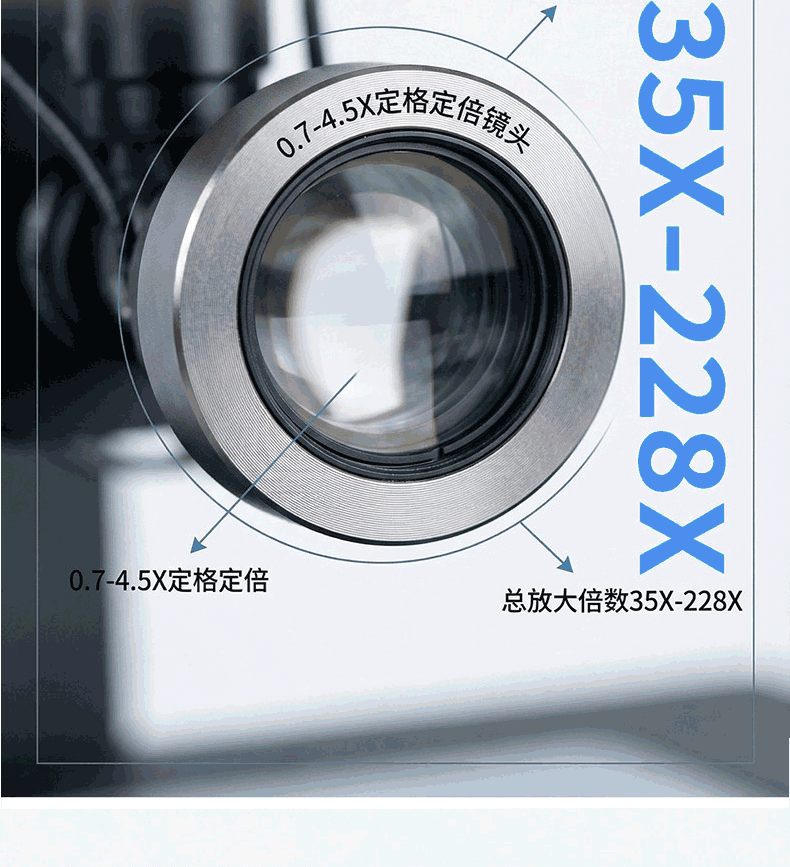

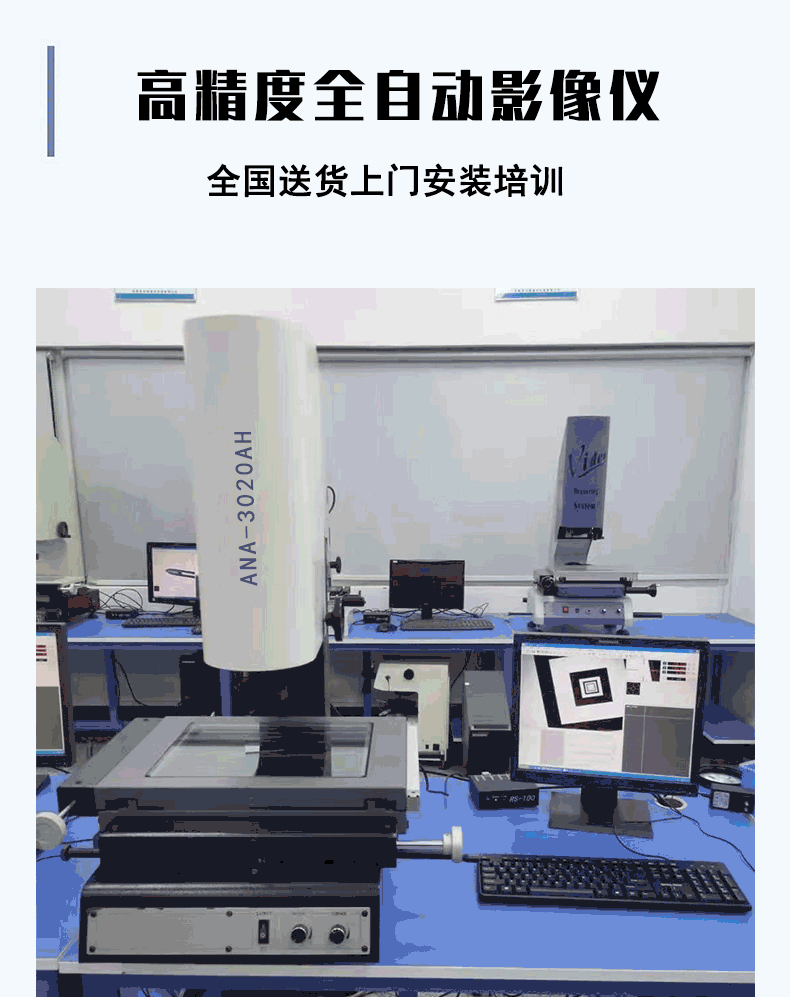

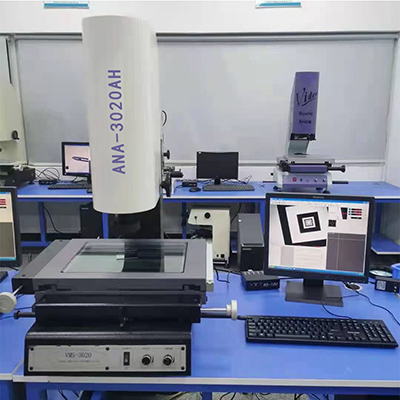

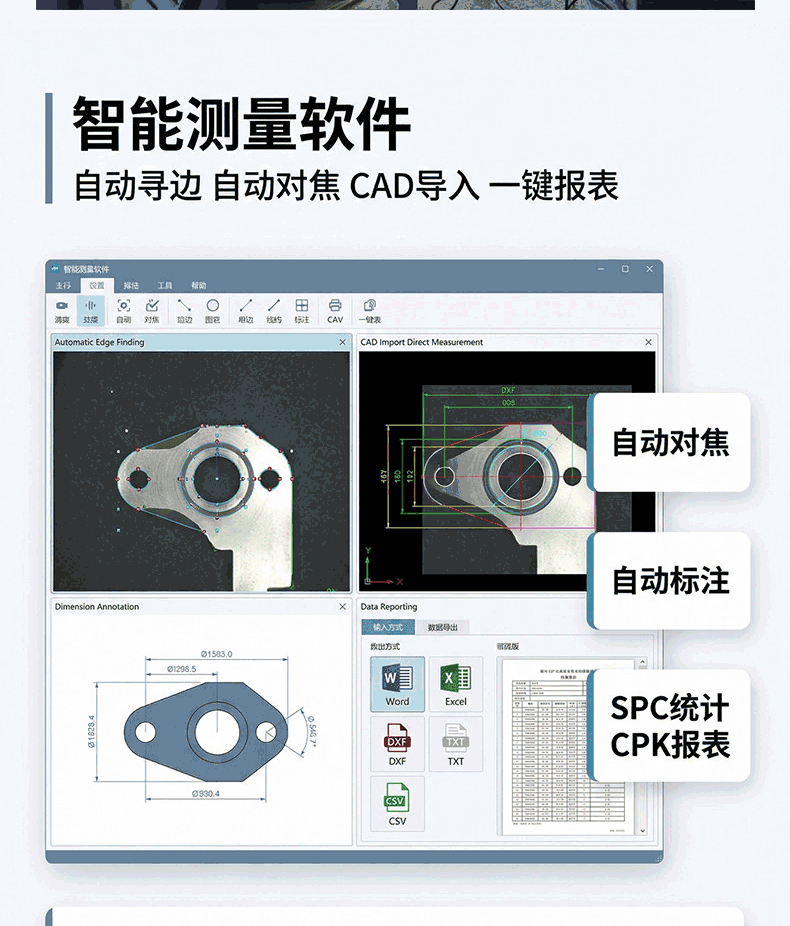

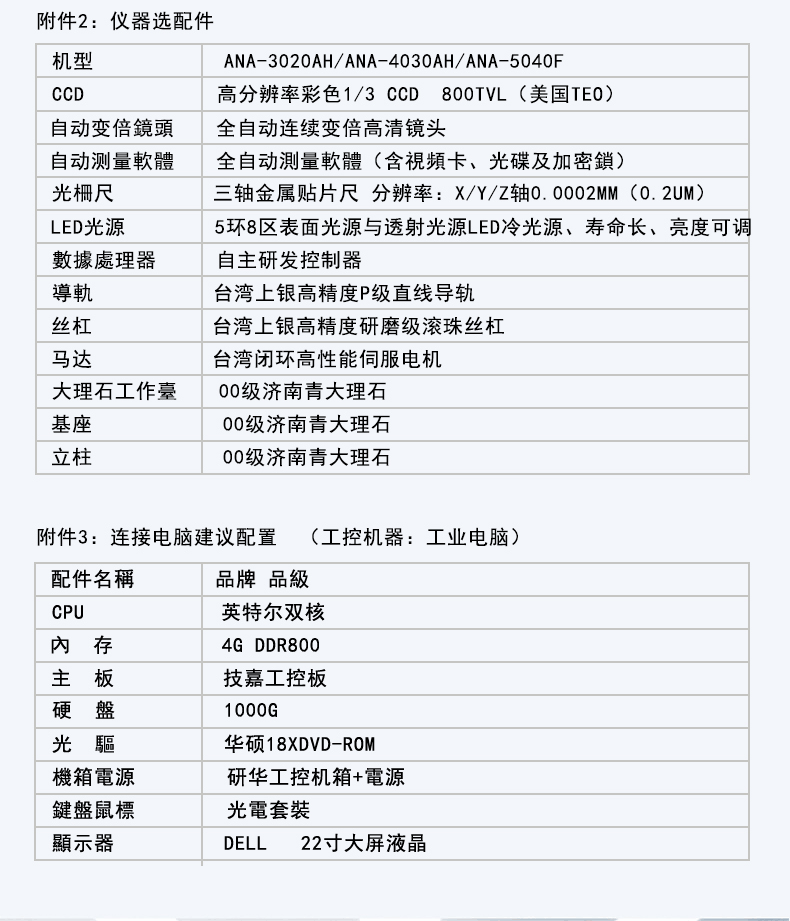

ANA-3020AH全自动影像仪是一种基于光学成像与计算机视觉技术的高精度、非接触式测量设备，仪器采用大理石主体机台、精密伺服控制系统和光学电动变倍镜头，实现高精度测量。全自动影像仪功能强大，可实现各种复杂零件的表面尺寸、轮廓、角度与位置、形位公差等精密测量，被誉为现代工业制造中的"精密之眼”。 技术参数 X/Y轴行程：300*200mm可定制 Z轴行程 有效空间：245mm,调焦行程200mm，工作距离95mm 金属台面尺寸：450MM*350MM 玻璃台面尺寸：350MM*250MM 传动型式传动型：X/Y/Z轴台湾进口精密线性导轨和台湾进口研磨级滚珠螺杆 测量伺服驱动系统： 三轴金属贴片尺分辨率：X/Y/Z轴0.0002MM（0.2UM） 测量精度：≤2.5UM+L/250重复精度：≤2.5UM+L/250 X/Y/Z三轴台湾高性能闭环伺服电机，双重闭环控制系统 影像系统摄像机： 美国TEO1/3″CCD摄像机放大倍率30-230X 自动连续变倍镜头：高清变倍镜头//连续放大倍率0.7-4.5X 光源系统5环8区表面光源与透射光源LED冷光源、寿命长、亮度可调 仪器外形尺寸：1100*750*1750MM 仪器重量：250KG 产品特点 稳固移动平台结构 1.精密大理石机台，稳定性好； 2.精密线性滑轨和伺服控制系统，保证系统精度； 3.三轴全自动可编程检测，实现复杂特征批量检测。 拍摄灵活、计算精准 1.高分辨率镜头和大视野镜头组合测量，兼顾测量效率和精度； 2.支持表面光、透射光、同轴光分段编程控制； 3.自动识别测量部位，每次都能获得统一稳定的测量结果。 4.先进的算法，通过PTB德国联邦物理技术研究院认证。 自动测量，批量更快 1.程序匹配工件坐标系，自动执行测量流程； 2.支持CAD图纸和Gerber图纸导入，坐标系匹配测量； 3.CNC固定坐标系模式下，可快速精确地进行批量测量； 配件丰富，多种复合测量 1.支持触发测头和光学测头，进行高度、平面度测量，实现3D空间测量； 2.支持卡尺、高度计等外部输入，数据集中化管理； 3.支持标签打印机。 操作简单，轻松无忧 1.任何人都能很快上手，无需复杂培训； 2.简洁的操作界面，任何人都能轻松设定和测量； 3.一键生成统计分析、检测结果报告等。 行业应用 电子与半导体：检测PCB板、芯片、连接器、手机中框等精密零部件。 精密机械制造：测量齿轮、轴类、模具、五金件等的尺寸与形位公差。 汽车与航空航天：对发动机部件、航空零部件等进行高精度检测。 医疗器械：检测人工关节、手术器械等对精度要求极高的部件。 其他领域：还广泛应用于注塑、橡胶、钟表、家电、计量检测等行业 |
