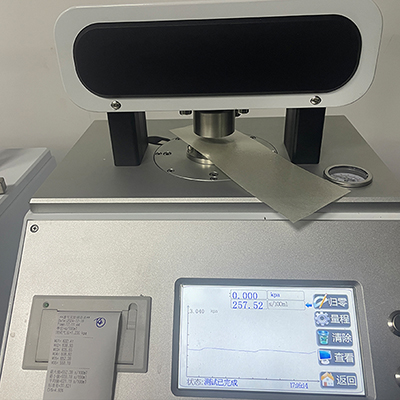

ANA-YS3000T炭纸压缩电阻率测试仪主要应用于测试质子交换膜燃料电池用炭纸、及双极板电阻特性测试和机械特性的核心设备，仪器由伺服电机驱动，实现无级变速加压，可实时监控压力、压强、厚度、电阻、电阻率等多参数曲线，适用于炭纸研发、来料检验、批次稳定性监控。 测试原理 炭纸水平方向电阻率是表征炭纸水平方向上的电阻率分布情况的参数，用于评估炭纸的结构和性能。水平方向电阻率测试通常使用四端子法和四探针法进行测试。在测试时，样品需要放置在测量电极之间，施加一定的压力后进行测试。测试结果可以反映炭纸在水平方向上的电阻率和平面电阻。 标准依据 GB/T20042.6-2011质子交换膜燃料电池第6部分:双极板特性测试方法 GB/T20042.7-2014质子交换膜燃料电池第7部分_炭纸特性测试方法 CI876-2025质子交换膜燃料电池用炭纸 GB/T24525-2009炭素材料电阻率测定方法 GBT24521-2009焦炭电阻率测定方法 产品特点 1、14寸/10寸触摸屏显示，支持远程升级 2、同时支持水平电阻测试(四探针法)和垂直电阻测试(2探针法) 3、电阻率显示单位及电导率多种单位可选 4、可对单点测试的试验结果进行打印 5、测试过程全自动化，试验完成后自动复位 技术参数 试验量程：3000N/5.0mpa 最大试样尺寸：260mm 力值精度：±1% 厚度精度：±1um 加载方式：伺服电机-电动加载 试验速度：1-200mm/min 压板直径50–120mm镀金电极减少接触电阻 保持时间：可设定 负载设定：压力/压强可设定 数据导出：可导出数据电子版 人机界面：7inch触摸屏，带数据处理功能 自动复位：试验完成后自动复原到初始位 软件：R232电脑连接软件（选配） 水平电阻电极：四探针间距2.0mm 外形尺寸：420*400*500mm 重 量：约42kg 电阻仪 恒流源：10uA,100uA,1mA,10mA,100mA,500mA,1A,5A,10A 恒流源精度：±0.5% 电压量程：2mV、20mV、200mV、2V 电压精度：+0.1% 测量范围：10-6--505Q 分辨率：10-80 测量精度：±0.5% 显示方式：7寸触摸屏 数据打印：微型打印机 测量方式： 1、测试方式:自动测试-启动后自动选择合适的恒流源 2、手动测试:需要手动在触摸屏上选择指定的恒流源 电流切换：电流正反自动换向，无需调整试样 测试结果：电流正向电阻率，电流反向电阻率，自动计算平均值 电压：220V/50HZ 尺寸：380*410*200mm 重量：25kg |
