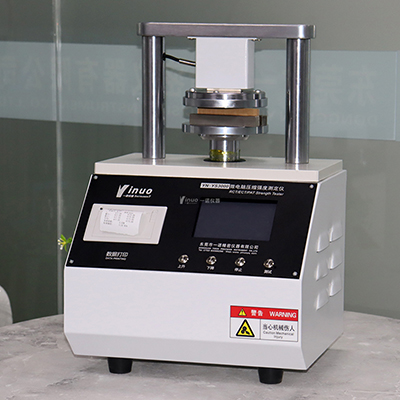

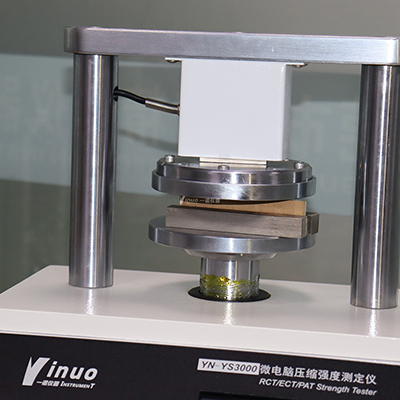

ANA-YS3000纸张环压强度测定仪适用于包装印刷原纸横身压缩性能​质量检测,公司设有材料性能特征检测与数据分析中心,可满足1000种材料的物理性能测试要求.为客户提供专业的产品风险控制解决方案.

测试原理

把原纸沿横幅方向切取一定尺寸的试样围成环形并对其施加压力，所测得试样的抗压强度的大小就是原纸的环压强度，环压强度由试样长度和最大压缩力计算而得。​

依据标准

​

环压 : GB/T 2679.8、ISO 12192、TAPPI T822；

边压: GB/T 6546 、ISO3037；​粘合 : GB/T 6548；

平压 : GB/T 2679.6、 ISO 3035、TAPPI T825；CMT : ISO 7263、 TAPPI T809；CCT : TAPPI T843

依据标准

1、测量范围：0~3000N

2、​准确度：≤±1%

3、​试验力测试范围：0.4%～100%FS

4、​压缩量范围：1~80mm

5、​力量精度：≤±1%

6、​力值分辨率：0.01N

7、​变形量分辨率：≤0.1mm

8、​压板平行度：≤0.05mm

9、测试速度：12.5±1mm/min可调

10、行程保护：高为上下限位保护开关，防止超过预设行程；

11、力量保护：系统可设定力值，防止超过传感器标定值；

12、急停装置：本高设有急停开关，可处理突发情况；人机界面：7inch全触摸屏操作系统，带数据处理功能

13、软件：R232电脑连接软件

14、打印输出：模块式一体热敏打印机

15、外形尺寸：400mm×400mm×500mm

16、重量：约42kg

​边压取样器(ECT)​-技术参数

1、边压试样：​(100*25)mm

2、取样误差：±0.5mm

3、取样厚度：≤10mm

4、平行定位：进口线性滑轨

5、外形尺寸：350mm*350mm*90mm

6、重量：约18kg

粘合夹具(PAT)​-技术参数

1、粘合夹具：A/B/C1/C2楞

2、夹具数量：3mm（A/C楞）；2mm（B楞）

3、夹具数量：一个母盘，4个子盘

4、外形尺寸：230mm*45mm*180mm

5、重量：2kg

适用范围

环压测试(RCT)：    环压取样器+中心盘：  适用于瓦楞原纸、纱管纸及包装印刷等纸张环压强度测试

边压测试(ECT)：    边压取样器+导块：  适用于瓦楞纸箱、箱板纸、瓦楞纸纤维板等材料边压强度测试

粘合测试(PAT) ：   粘合取样器+夹具：  适用于瓦楞纸板A/B/C/E楞纸板的里纸面纸粘合强度测试

平压测试(FCT) ：   适用于瓦楞纸、瓦楞纸板、纸管彩盒等平压测试

CMT/CCT：    原纸起楞夹具：  适用于原纸起楞后楞纸支撑强度测试

陶瓷珠：   适用于各种陶瓷珠、陶瓷、煤矿、铁渣块等耐压强度测试

矿/煤：   适用于煤矿、铁渣块等块状材料抗压强度测试

灯 芯：   适用于灯条、灯芯粒等晶体抗压强度测试

​
